スマホがAR投影も可能なcm級の測量機器に！ RTK測量が進化したレフィクシアの「LRTK」：第7回 国際 建設・測量展（2/2 ページ）

[川本鉄馬，BUILT]

高精度な位置情報で作業効率化

　高精度の位置情報が得られると、現地で取得した点群データから生成した3Dモデルも鮮明になる。法面の法枠もエッジが明瞭になり、地下の埋設管ではパイプの状態や形状、付随するケーブルの本数なども判別可能になる。

　LRTKの専用アプリ「LRTK」では、データ取得後に画面をタッチするだけで距離や面積、体積などを表示するメニューを用意。盛土の体積がその場で一目で分かるため、土の過不足などをすぐに把握し、施工管理の効率化に役立つ。計測データはクラウド上に同期され、リンクを作成して発注者に送れば、ビュワーなしでWebブラウザからデータ共有ができる。

iPhoneの画面上に距離や体積などを表示

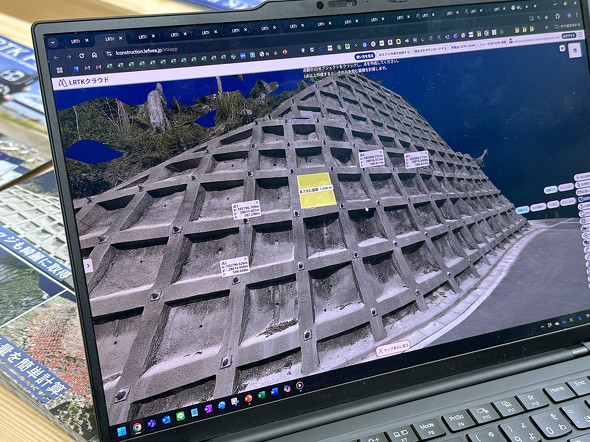

鮮明な3Dモデルで、面積や寸法などの精度も高い

　ブースでは、LRTK Phoneの他に「LRTK LiDAR」や「LRTK 360」も展示した。手持ちタイプのLRTK LiDARは、毎秒4万点を取得し、最大測定距離は200メートル。遠くの物体をスキャンできるので、高圧電線などのスキャンに適する。作業中にiPhoneやiPadで取得したデータを確認できるので、撮り漏れを回避し、やり直しの2度手間を防げる。

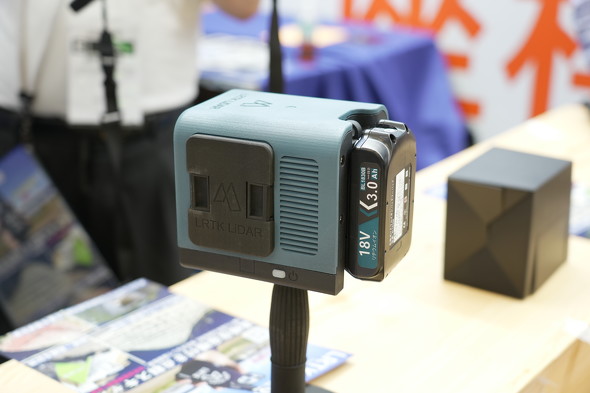

LRTK LiDAR。200メートル離れた物体もスキャン可能だ。操作は、専用アプリをインストールしてスマホから行う

　LRTK 360は、周囲360度の写真を位置情報付きで取得できる軽量の端末。重さは125グラムと軽量で、撮影棒に取り付けて歩きながら撮影できる。撮影した360度写真をLRTKのクラウドにアップロードすることで、撮影位置が地図上に整理されるだけでなく、時系列順に現場写真の並び替えもできるので、過去と現在を比較する定点観測にも使える。みちびきのCLAS対応なので、携帯の電波がない場所でも高精度の測位が可能だ。

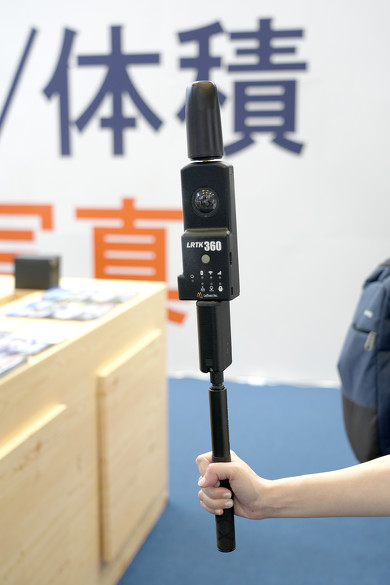

LRTK 360。周囲360度の写真が高精度の位置情報付きで取得できる。撮影中の画像はスマホで確認できる
