2．運用段階でのBIM活用

　運用段階では、施工段階で作ったBIMモデルから「維持管理BIM」を作成した。現在、維持管理BIMデータを活用した「FM管理システム」を試行している。

2-1．維持管理BIMの作成

　維持管理BIMの作成に当たって、施工段階で“設備機器の機器番号を属性情報へ入力”した。他の属性情報の入力も検討したが、最終決定しない限り確定情報とならないため、必要最低限の“機器番号の入力”までとした。また、機器番号を入力しておくことでBIMデータからCSV出力が可能となり、Excelで編集するときに紐（ひも）づける“キー”と位置付けた。

　竣工3カ月前からは、実際に管理運営を行う会社と隔週で打合せを重ねた。主に協議した内容は、1．モデルの作成範囲、2．属性情報の入力内容、3．竣工図書のハイパーリンク先、4．設備システムの見える化などだ。また、ビル本体の取扱説明会の前に、施工BIMモデルを用いて設備主要機器の設置場所や内容を説明し、現地を見るときの理解を深められるようにも配慮した。

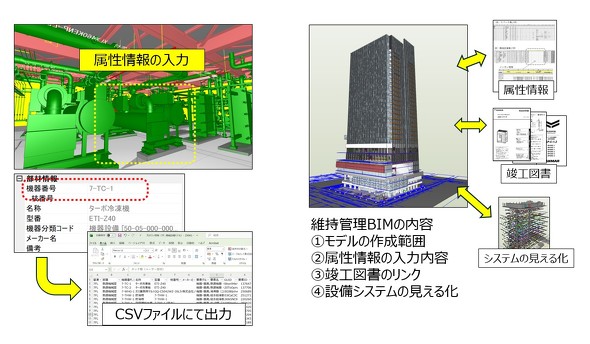

維持管理BIM　属性情報の入力と作成にあたり協議した内容　提供：戸田建設

　作成期間は、竣工図（2D図）の作成と竣工図書のとりまとめが完了した2025年4月から10月までの半年間だった。BIMモデルは1棟丸ごと作成するとデータ容量が非常に大きくなるため、フロアーごとに作成。建築、電気、機械、部屋の各モデルを作成し、建築モデルは簡易モデルを作成したが、電気・機械モデルはほぼ施工BIMモデルとした。これは管理会社との打合せにより、「配管、ダクト、ケーブルラック、バルブなどは全てあった方がよい」と要望されたためだ。最後に、BIM操作の取扱説明書を作成し、取扱説明会で管理会社と維持管理BIMの共有を図った。

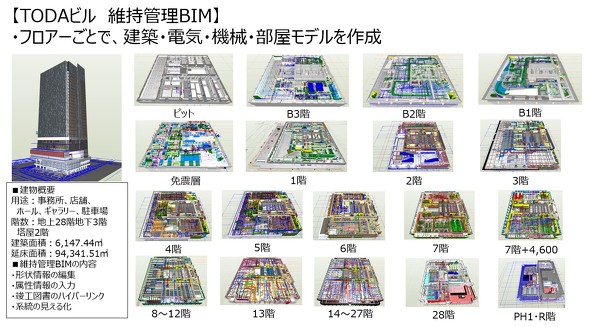

TODAビルの維持管理BIM　提供：戸田建設

2-2．FM管理システムでの活用

　作成した維持管理BIMのデータを基に、管理会社を交えてFM管理システムの活用も実施している。FM管理システムは、FMシステムの「FM-Integration」とプロパティデータバンクの「＠property」を使用。FM管理システムへ維持管理BIMの取り込む際の作業した内容を下表にまとめた。FM管理システムは、2026年2月から試行している。

FM管理システム取り込みに当たっての作業内容

項目	内容	備考
BIMデータファイルの変換	FM管理システムでは取り込みファイルの形式が決まっているので、BIMデータのファイル変換を行った	変換ファイルを確認する
BIMとFM管理システムの紐づけ	BIMとFM管理システムの紐づけができるように、BIMの属性情報にIDの入力を実施した
BIMデータ容量の軽量化	FM管理システム取り込みにおいて、BIMデータの容量制限があったため、BIMデータの軽量化を行った。建築モデルは再作図、設備モデルはダクトなどの削除を行って対応した
Excelで台帳を作成	FM管理システムに入力する内容の一部をExcelで台帳として作成した

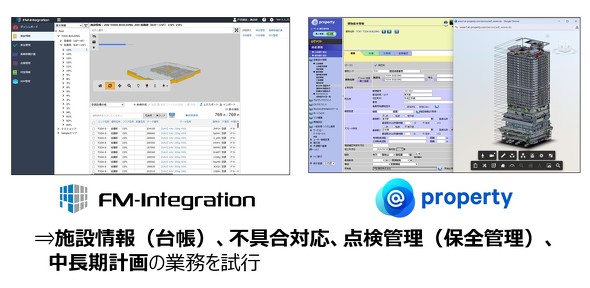

TODAビルで試行しているFM管理システム　提供：戸田建設

　維持管理BIMとFM管理システムの使い分けは、下記のように考えている。

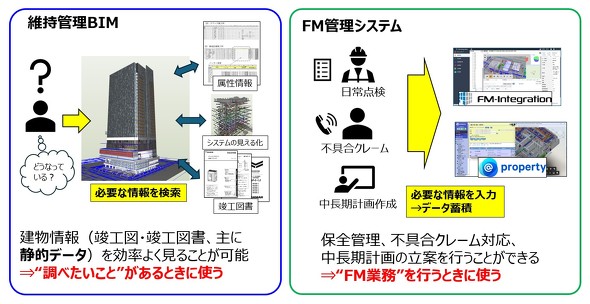

維持管理BIMとFM管理システムの使い分け　提供：戸田建設

　ここまで、TODAビルでのライフサイクルにおけるBIM活用の事例について述べてきた。今後の課題として、維持管理BIMの更新をどのように運営していくかが挙げられる。更新頻度、更新後のFM管理システムへの再取り込みなどの方法を検討していく予定だ。維持管理DXとして、ここで紹介したBIMやFM管理システムを活用し、実際の使用者からの意見をフィードバックしながら運用を進めていく。将来は、BIMとCCDFセンシングを連携させ、“デジタルツイン”も構築したいと構想している。
